Kaip išmatuoti keičiamą spyną: korpusas, backset ir tarpcentris

Trumpai: norint išsirinkti keičiamą spyną, neužtenka išmatuoti tik senos spynos ilgį. Užrašykite spynos korpuso ir priekinės plokštelės matmenis, backset (atstumą iki atitinkamos ašies), tarpcentrį tarp rankenos ir cilindro arba rakto centro, durų storį, tvirtinimo skylių padėtį ir durų atsidarymo kryptį. Tada šiuos duomenis palyginkite su konkretaus modelio brėžiniu. Jei matuojate daugiataškę, kodinę ar apsauginę spyną, pridėkite aiškias nuotraukas ir nebandykite suderinamumo spręsti vien pagal išvaizdą.

Šis procesas svarbus todėl, kad dvi iš išorės panašios įleidžiamos spynos gali turėti kitą korpuso gylį, rankenos aukštį, cilindro vietą arba tvirtinimo schemą. Keliais milimetrais neatitinkantis mechanizmas gali netilpti į seną išpjovą, o durys po montavimo gali neužsiverti, todėl prieš užsakant verta skirti laiko matavimui. Toliau pateikiamas saugus būdas patikrinti, ar turite pakankamai duomenų.

Ką reikia pasiruošti prieš matuojant spyną?

Pravers metalinė matavimo juosta arba slankmatis, liniuotė su milimetrų padalomis, popierius ir telefonas nuotraukoms. Užrašykite ne tik skaičių, bet ir ką tiksliai matavote: pavyzdžiui, „nuo priekinės plokštelės krašto iki rankenos kvadrato centro“. Tai apsaugo nuo dažnos klaidos, kai keli skaičiai vėliau supainiojami.

Prieš nuimdami korpusą, nufotografuokite duris iš abiejų pusių, durų briauną, priekinę plokštelę, rankenos ir cilindro centrus bei staktos atsakomąją plokštelę. Nuotraukoje laikykite liniuotę lygiagrečiai matuojamai vietai, o ne kampu. Jei spyna dar veikia ir durys yra svarbus įėjimas, pirmiausia surinkite duomenis jos neišimdami.

1. Nustatykite, kokio tipo spyną keičiate

Pradėkite nuo paskirties ir konstrukcijos. Ar tai įleidžiama spyna metalinėms ar medinėms durims, papildoma seifinio tipo spyna, cilindrinė spyna, kodinė spyna, garažo vartų mechanizmas, ar daugiataškis užraktas su vertikaliais strypais? Ar durys yra lauke, laiptinėje, rūsyje, sandėlyje ar garaže? Šie atsakymai nulemia ne tik matmenis, bet ir medžiagoms, drėgmei bei naudojimo intensyvumui keliamus reikalavimus.

Pavyzdžiui, garažo vartų spyna turi būti vertinama kartu su vartų konstrukcija ir lauko poveikiu, todėl prieš perkant verta peržiūrėti garažo spynų pasirinkimą. Laiptinės ir lauko durų spynos dažnai turi kitą cilindro, rankenos ar papildomų rakinimo taškų schemą; tam skirti laiptinių spynų sprendimai ir lauko durų spynų kategorija. Paprastesnei ūkinei patalpai prasminga pradėti nuo rūsio ir sandėlio spynų, o ne bandyti pritaikyti apsauginį durų korpusą.

2. Išmatuokite spynos korpusą ir priekinę plokštelę

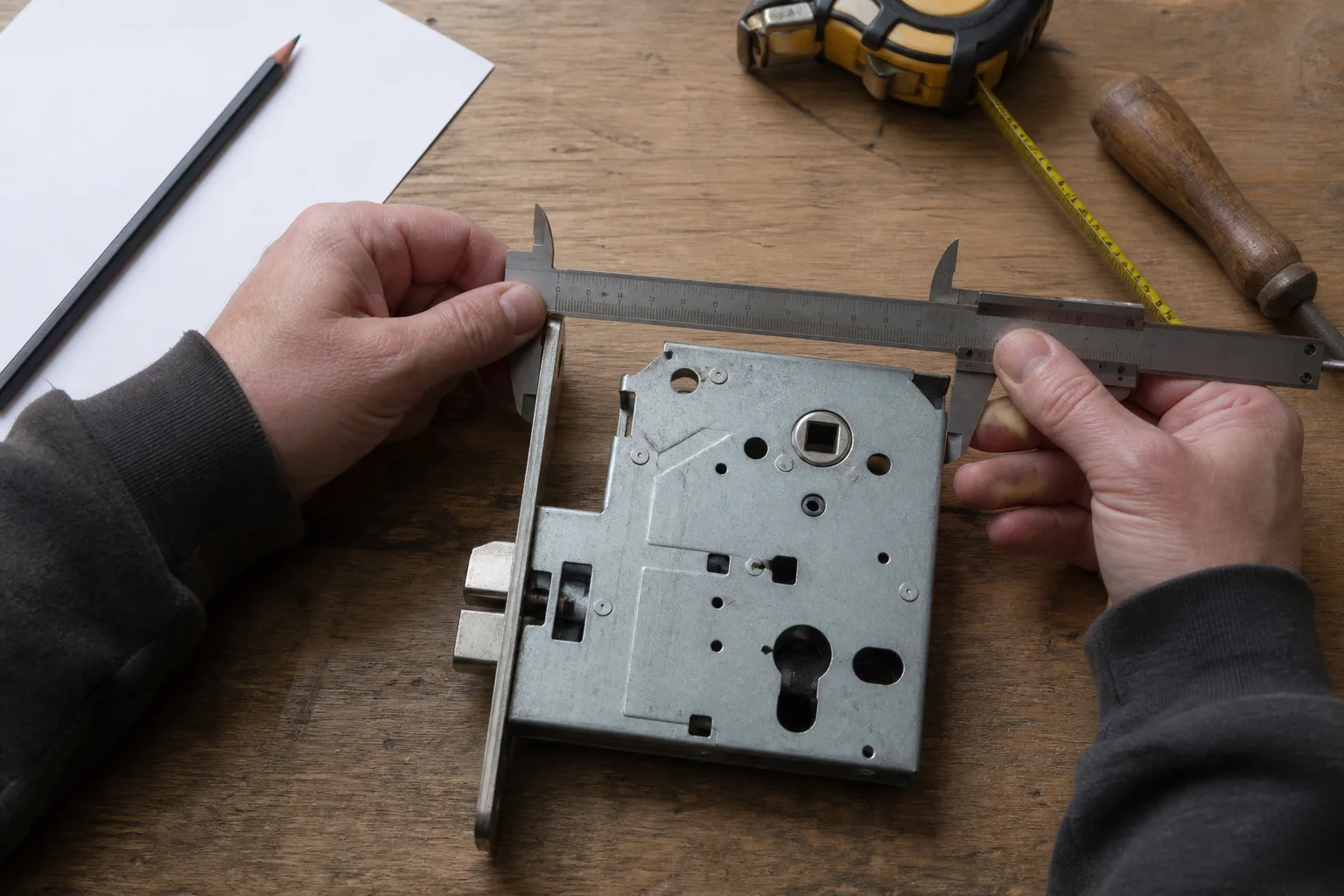

Išėmę įleidžiamą spyną, pamatuokite korpuso aukštį, ilgį ir gylį. Atskirai užrašykite priekinės plokštelės, kuri matoma durų briaunoje, ilgį ir plotį bei jos kampų formą. Patikrinkite, kiek ir kur yra tvirtinimo skylių. Jei priekinė plokštelė kitokia, senoje išpjovoje gali likti tarpas arba naują detalę tektų montuoti į kitą vietą.

Taip pat užrašykite, ar spyna turi spragtuką, skląstį, ritinėlį, kablį ar kelis rakinimo liežuvius. Patikrinkite, ar rankenos kvadratinio strypo anga yra korpuse, o cilindras arba rakto skylutė – virš jos ar po ja. Matmenis imkite nuo metalo, o ne nuo dekoratyvinės apdailos. Produktų puslapiuose, pavyzdžiui, CISA 57685 ar Securemme 2510, visada ieškokite techninio brėžinio arba specifikacijos, o ne spręskite pagal produkto nuotrauką.

3. Backset: atstumas nuo briaunos iki spynos ašies

Backset dažnai verčiamas kaip atstumas iki ašies arba atstumas nuo durų krašto. Jis matuojamas nuo priekinės plokštelės krašto, esančio durų briaunoje, iki kataloge nurodyto centro durų plokštumoje. Dažniausiai kalbama apie rankenos kvadrato ašį, tačiau kai kuriuose aprašymuose centras siejamas su cilindru arba rakto anga. Todėl prieš lygindami skaičius patikrinkite, ką tiksliai nurodo gamintojas.

Matavimo juostą arba liniuotę pridėkite statmenai priekinės plokštelės plokštumai ir matuokite iki centro, o ne iki angos krašto. Jei matuojate sumontuotą spyną, pažymėkite rankenos kvadrato vidurį ir matuokite nuo durų briaunos. Nerašykite vien „backset 60 mm“, jei neaišku, iki kurios ašies matuota. Skirtinguose modeliuose vienodas pavadinimas gali būti pateiktas skirtingai.

4. Tarpcentris (PZ): atstumas tarp rankenos ir cilindro

Tarpcentris, dar sutinkamas kaip PZ arba centrų atstumas, nurodo tiesų atstumą tarp rankenos ašies ir cilindro, rakto skylutės arba kito apatinio centro. Jis nėra tas pats, kas backset. Matuokite nuo vienos angos centro iki kitos angos centro, ne nuo apvadų, rozetių ar skylių kraštų. Jei konstrukcija neturi rankenos, užrašykite, kokie du centrai buvo matuoti.

Šis skaičius ypač svarbus, kai norite išlaikyti esamą rankeną, cilindro apdailą ar apsauginę rozetę. Jei naujos spynos PZ neatitinka esamos furnitūros, skylės gali nesutapti, o apdaila neuždengti senos išpjovos. Jei renkatės Mottura 52771 ar kitą konkretų modelį, patikrinkite gamintojo pateiktus centro atstumus ir visą montavimo schemą.

5. Patikrinkite durų storį, cilindrą ir furnitūrą

Durų storį matuokite kartu su realiai liksiančia apdaila: apsaugine plokštele, rozetėmis ar kitais sluoksniais. Tai padeda parinkti tinkamo ilgio cilindrą ir tvirtinimo varžtus. Cilindras turi pasiekti abi apdailos puses, bet neturėtų be reikalo išsikišti. Tiksli leistina iškyša priklauso nuo furnitūros, durų konstrukcijos ir konkretaus sprendimo, todėl universalaus skaičiaus taikyti nereikėtų.

Užrašykite, ar durys atsidaro į vidų ar į išorę, ar yra metalinės, medinės, plastikinės, šarvuotos, su stiklu, ir ar jų rėmas leidžia įleisti naują korpusą. Jei senas cilindras turi mygtuką, avarinio atidarymo funkciją ar kitokį profilį, tai taip pat yra suderinamumo dalis. Vienodo korpuso matmens nepakanka, jei cilindras, rankena ir apsaugos plokštelė yra kito tipo.

6. Nustatykite durų kryptį ir liežuvėlio padėtį

Durų kryptį nustatykite žiūrėdami iš tos pusės, iš kurios įprastai atrakinate duris: kurioje pusėje yra vyriai, į kurią pusę atsidaro varčia, ir kur yra stakta. Nufotografuokite spynos liežuvėlį bei jo nuožulnią pusę. Kai kurių spynų liežuvėlį galima apsukti, bet ne visų, todėl sprendimas „tiks bet kaip“ gali būti klaidingas. Jei produkto apraše nurodyta kairinė, dešininė arba universali konstrukcija, patikrinkite, ar tai taikoma visam mechanizmui, o ne tik liežuvėliui.

7. Daugiataškėms spynoms išmatuokite ir strypų sistemą

Jei nuo pagrindinio korpuso į viršų ir apačią eina strypai, kabliai ar papildomi skląsčiai, matuokite ne tik pagrindinę dėžutę. Užrašykite priekinės juostos ilgį, strypų skaičių, jų tvirtinimo vietas, išėjimo ilgį, atstumą iki viršutinio ir apatinio taško, taip pat staktos atsakomųjų detalių padėtį. Jei pakeisite tik korpusą, senų strypų galai gali nesutapti su nauju mechanizmu.

Tokią sistemą fotografuokite atidarytomis durimis per visą aukštį. Pridėkite matavimo juostą prie briaunos ir atskirai nufotografuokite kiekvieną užrakto tašką. Jei durys aukštos, sunkios ar priklauso apsauginei arba priešgaisrinei sistemai, prieš ardydami kreipkitės į meistrą. Netinkamai pakeistas daugiataškis mechanizmas gali neleisti durims saugiai užsirakinti.

Saugus matavimo kontrolinis sąrašas

1. Užrašykite durų paskirtį, medžiagą, storį ir atsidarymo kryptį.
2. Nufotografuokite visą durų vaizdą, briauną, senos spynos abi puses, staktą ir furnitūrą.
3. Pažymėkite korpuso ilgį, aukštį, gylį, priekinę plokštelę ir tvirtinimo skylių vietas.
4. Atskirai išmatuokite backset ir tarpcentrį, kiekvienam skaičiui nurodydami atskaitos taškus.
5. Jei yra cilindras, patikrinkite jo profilį ir ilgį iš abiejų durų pusių.
6. Jei yra strypai ar papildomi skląsčiai, išmatuokite visą sistemą, ne tik centrinį korpusą.
7. Palyginkite duomenis su konkretaus modelio brėžiniu ir tik tada užsakykite.

Jei matmenys nesutampa, pirmiausia patikrinkite, ar matavote tuos pačius centrus. Nereikėtų „pritempti“ spynos išplečiant išpjovą, gręžiant naujas skyles ar trumpinant strypus, kol neįvertinta durų konstrukcija. Tokie pakeitimai gali susilpninti duris ir panaikinti galimybę grąžinti netinkamą, bet nepažeistą prekę.

Kada nuotraukos ar specialisto patvirtinimas būtini?

Nuotraukų ir konsultacijos verta prašyti, jei spyna yra sena ir be aiškaus modelio, duryse palikta nestandartinė išpjova, tarpcentris neaiškus, yra strypų, kodinė klaviatūra, apsauginė rozetė arba keli užrakinimo taškai. Tas pats galioja metalinėms šarvuotoms, priešgaisrinėms ir daugiabučio bendro naudojimo durims. Siųsdami užklausą į kontaktų puslapį, pridėkite matavimo juostos nuotraukas, bendrą durų vaizdą, spynos priekinę plokštelę ir galinę pusę, taip pat parašykite, į kurią pusę atsidaro durys.

Jei renkatės tarp kelių gamintojų, matmenis verta tikrinti kartu su paskirtimi ir naudojimo sąlygomis. Gidas CISA, Securemme ir Mottura spynų palyginimas padeda vertinti ne vien vardą, bet ir korpuso konstrukciją, durų tipą bei konkretaus modelio techninį brėžinį. Matavimo rezultatas turi padėti atrinkti modelius, o ne pakeisti jų specifikaciją.
